Plaza Ecópolis, Rivas Vaciamadrid
Ecosistema urbano- Tipo Plaza Guardería Paisajismo / Urbanismo Educación
- Material Textil
- Fecha 2010
- Ciudad Rivas Vaciamadrid (Madrid) Madrid
- País España
- Fotógrafo Javier de Paz Emilio P. Doiztua

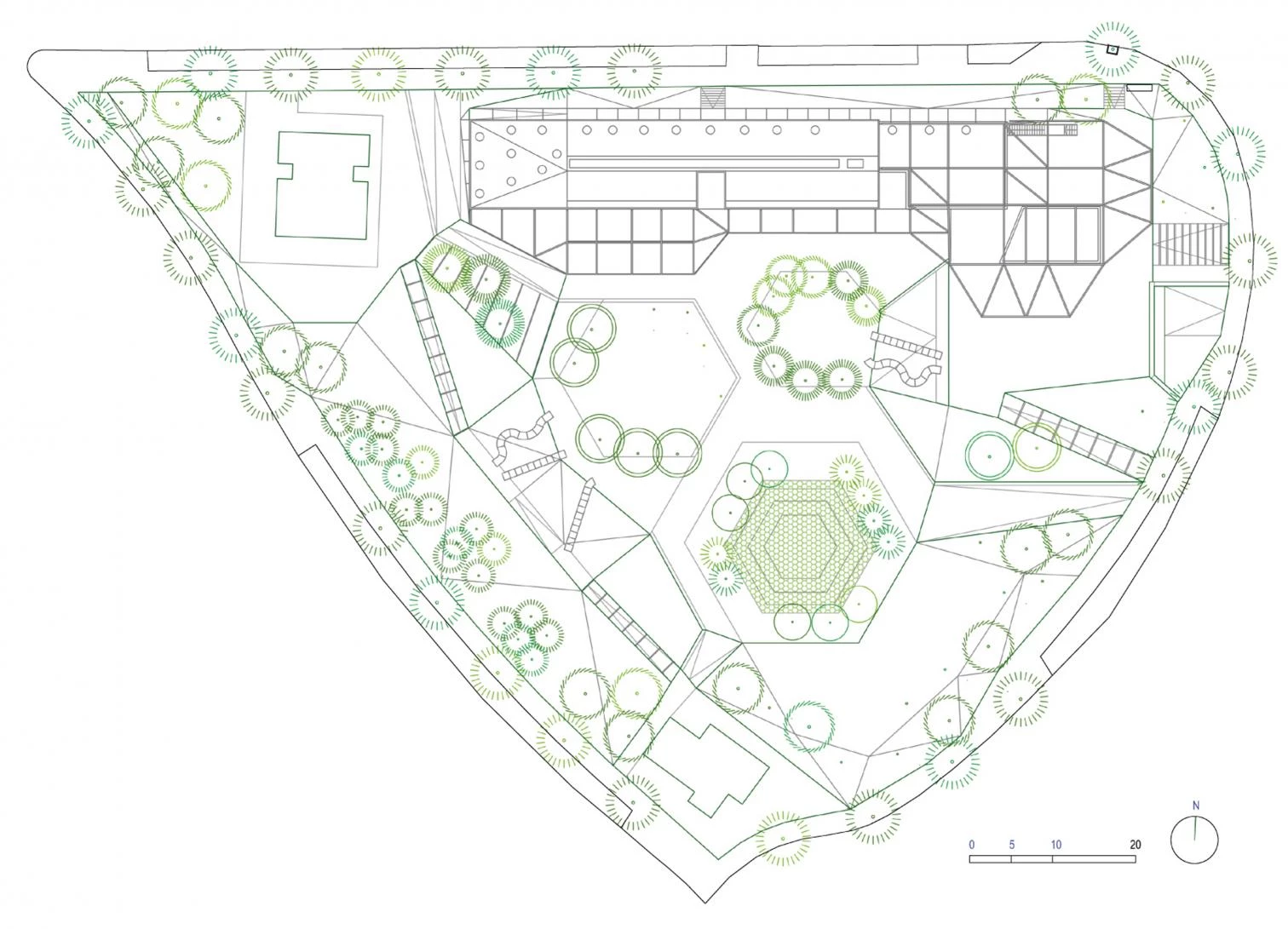

En la localidad de Rivas Vaciamadrid, 15 kilómetros al sureste de la capital, el proyecto Plaza Ecópolis comprende tres partes: espacio público, escuela infantil y ludoteca, y viene a regenerar un solar —adyacente a un polígono industrial y rodeado de infraestructuras de transporte—, convirtiéndolo en un espacio para la interacción social.
El proyecto Ecópolis nace con la idea de que la transformación de la ciudad debe repensarse desde el espacio público, entendido éste como el ámbito físico de la expresión colectiva y de la diversidad social y cultural, y propone reconquistar ese espacio público a través de la mirada, libre y desprejuiciada, de los niños.
El sistema de saneamiento de aguas del edificio termina en una laguna de plantas macrofitas; al hacer visibles los procesos de evacuación de residuos, el proyecto busca concienciar sobre el consumo responsable de recursos.

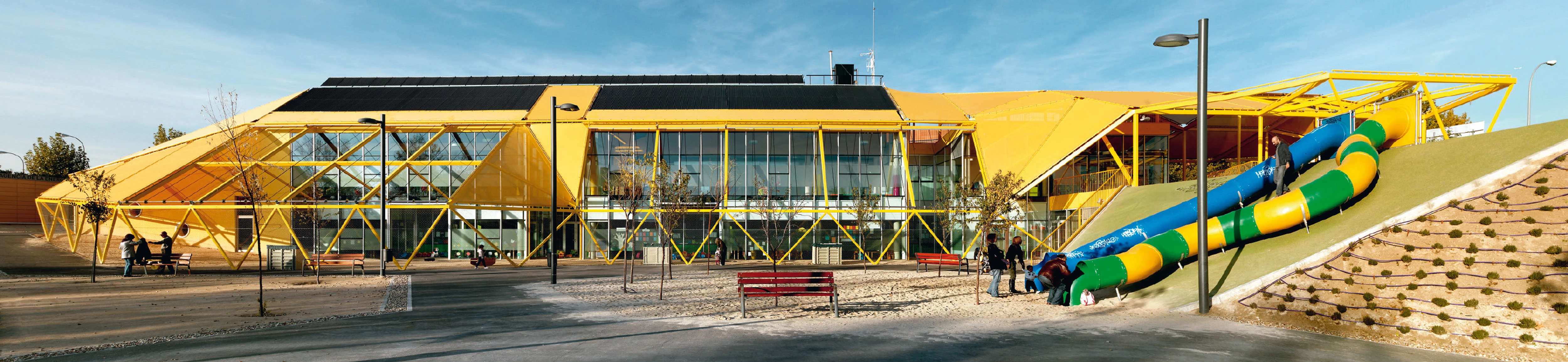

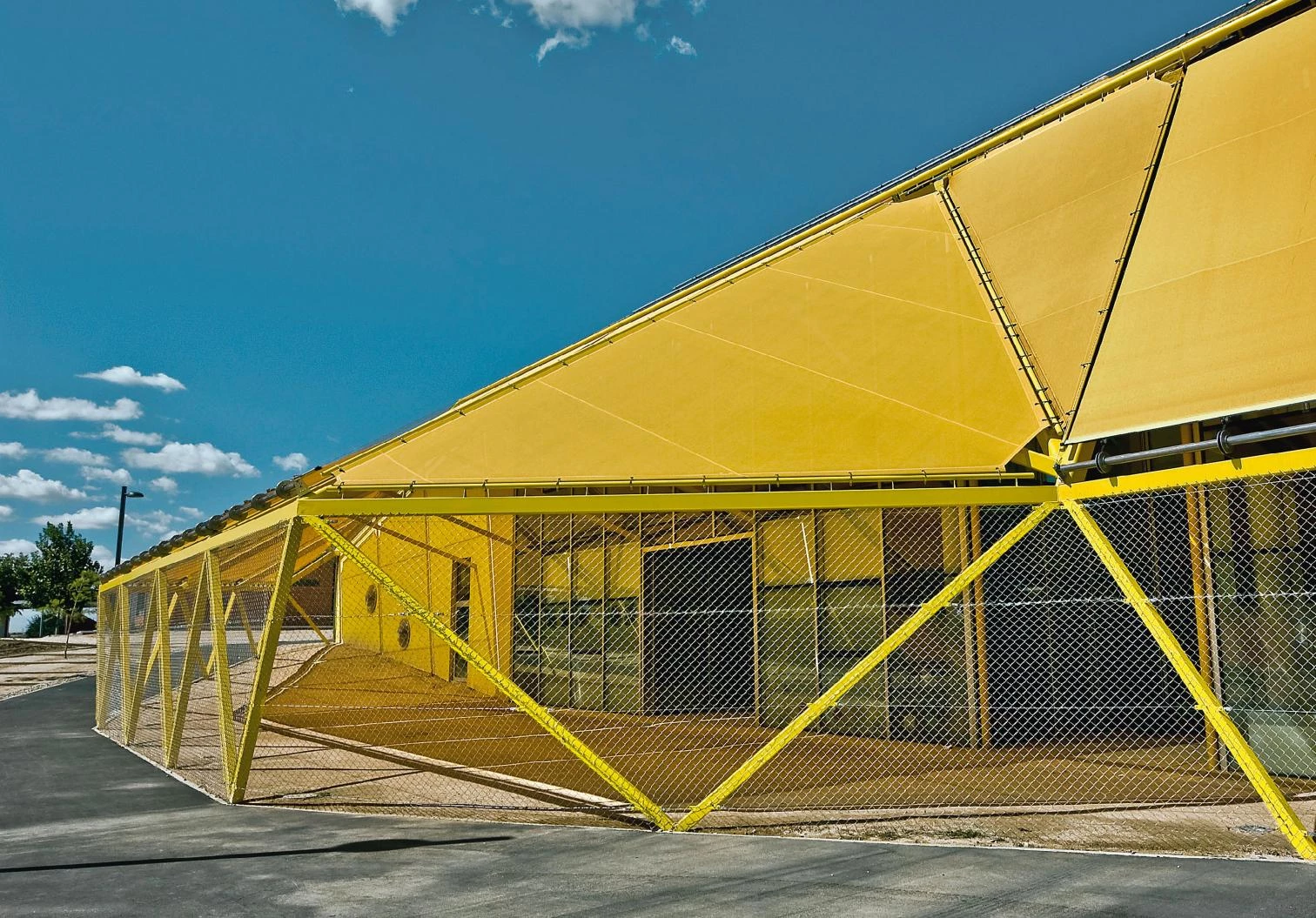

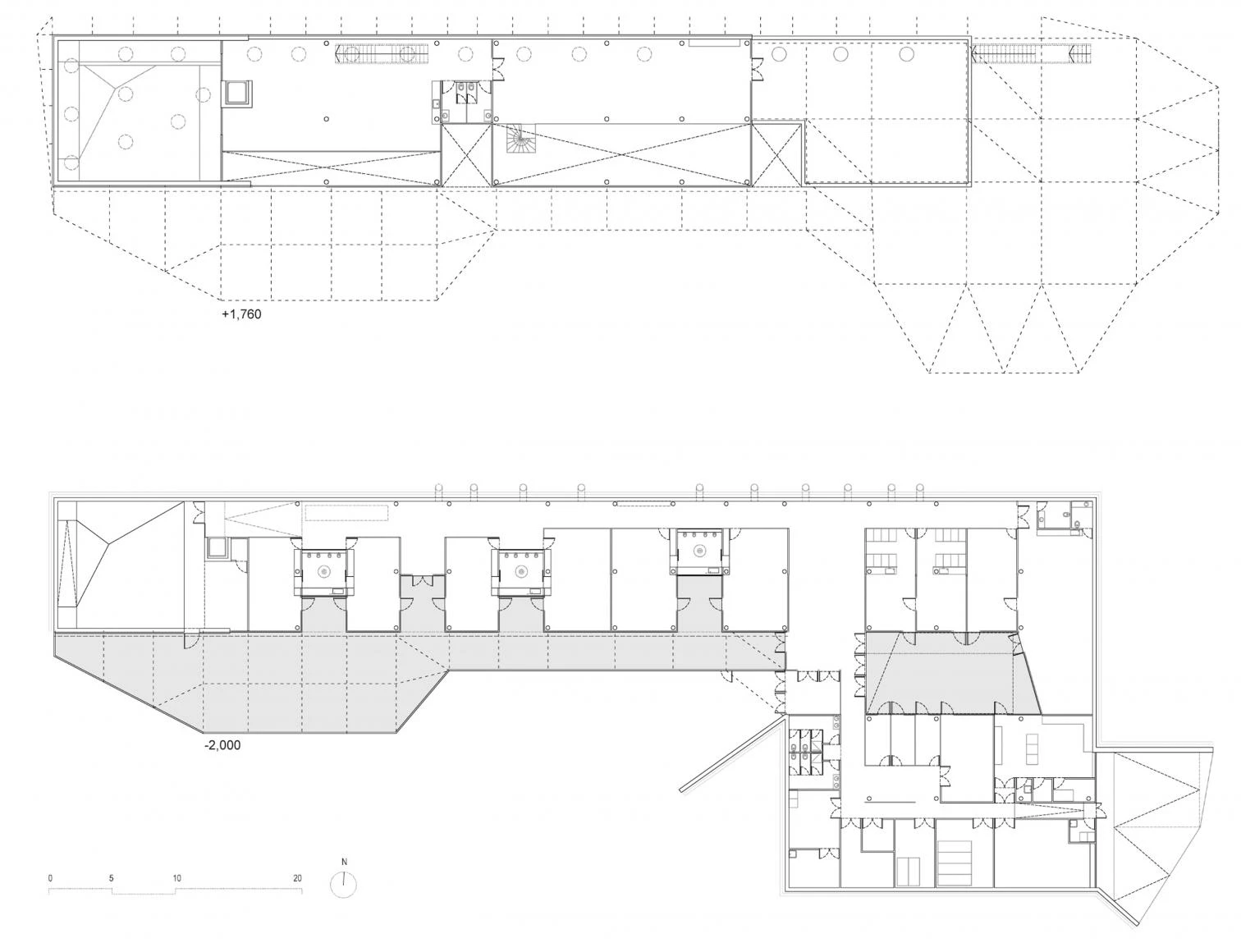

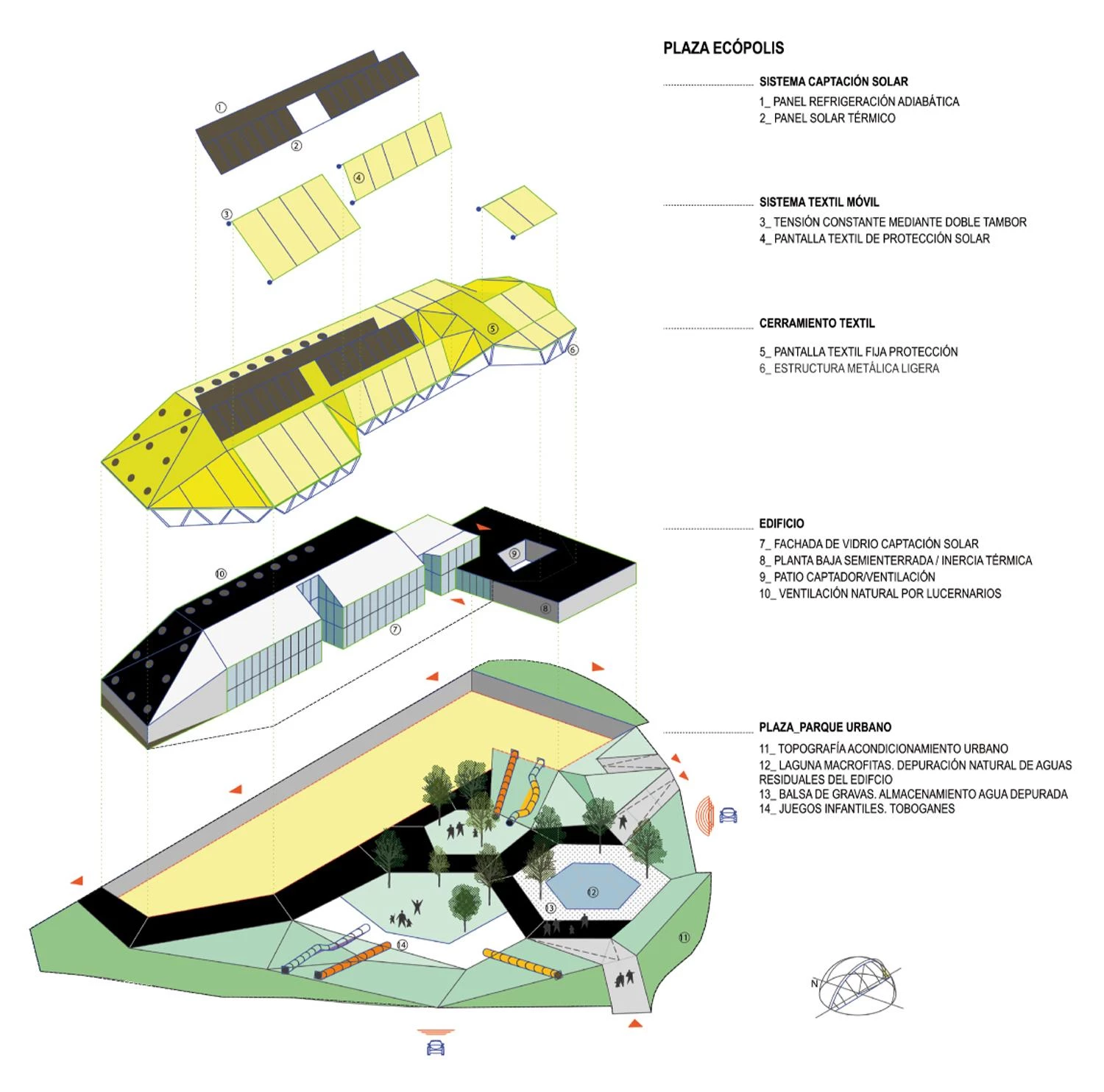

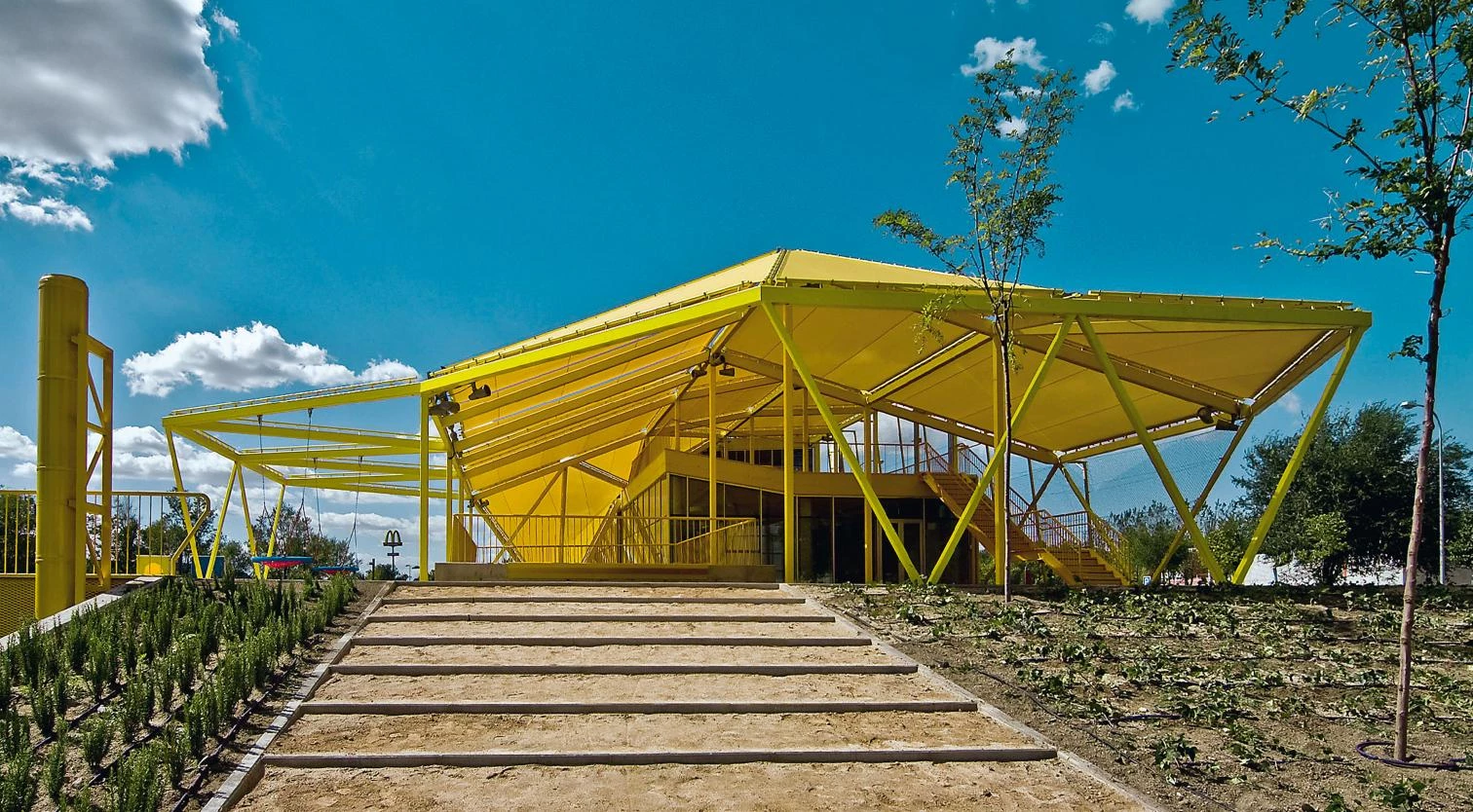

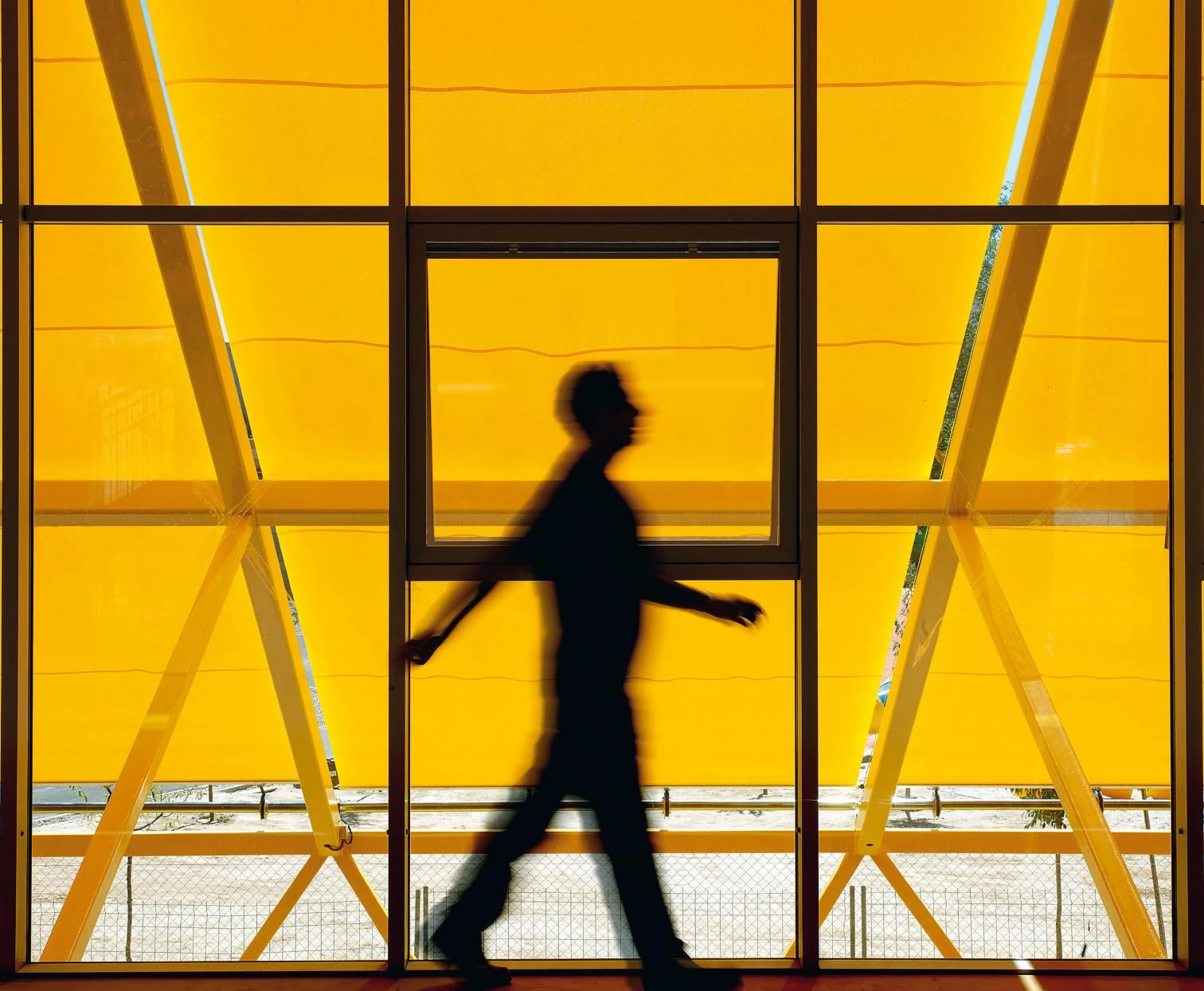

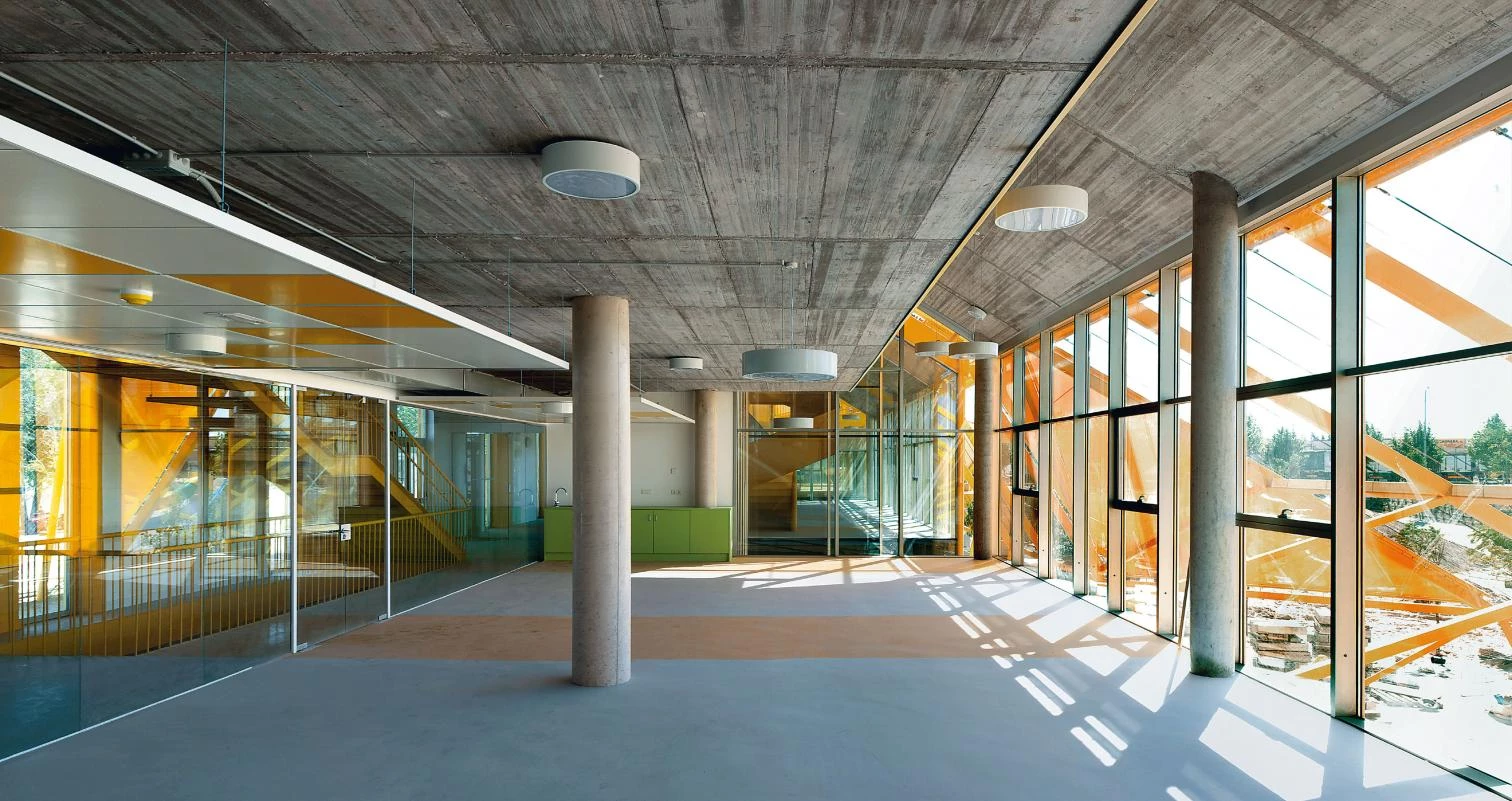

Las tecnologías empleadas se integran en un diseño adaptado a las condiciones climáticas y que primero confía en las técnicas pasivas de control ambiental para minimizar el consumo de energía y recursos. El 50% de la superficie edificada está semienterrada para beneficiarse de la inercia térmica del terreno y 700 metros cuadrados de fachada orientada al sur se construyen con vidrio de control solar y aislamiento térmico (U=1.80 W/(m2K), factor solar 0.52). Una capa textil sobre una estructura metálica ligera envuelve el volumen interior de hormigón, con parte de su superficie móvil para adaptarse a las distintas inclinaciones solares. Las tecnologías activas de control climático combinan la refrigeración adiabática, energía solar térmica, suelo radiante y ventilación por desplazamiento. La combinación de sistemas pasivos y activos permite al edificio alcanzar la calificación más alta en eficiencia energética (certificación A).
Con un edificio de 3.000 metros cuadrados construidos y 7.500 de espacio público, y un presupuesto de ejecución considerablemente inferior al de cualquier edificio convencional, el proyecto constituye una experiencia de construcción económica con criterios medioambientales.

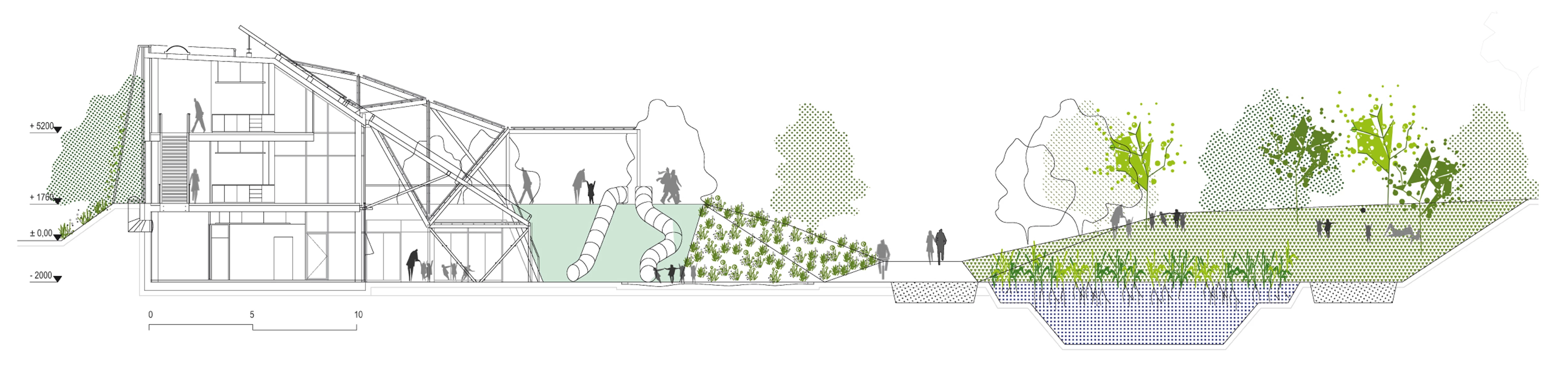

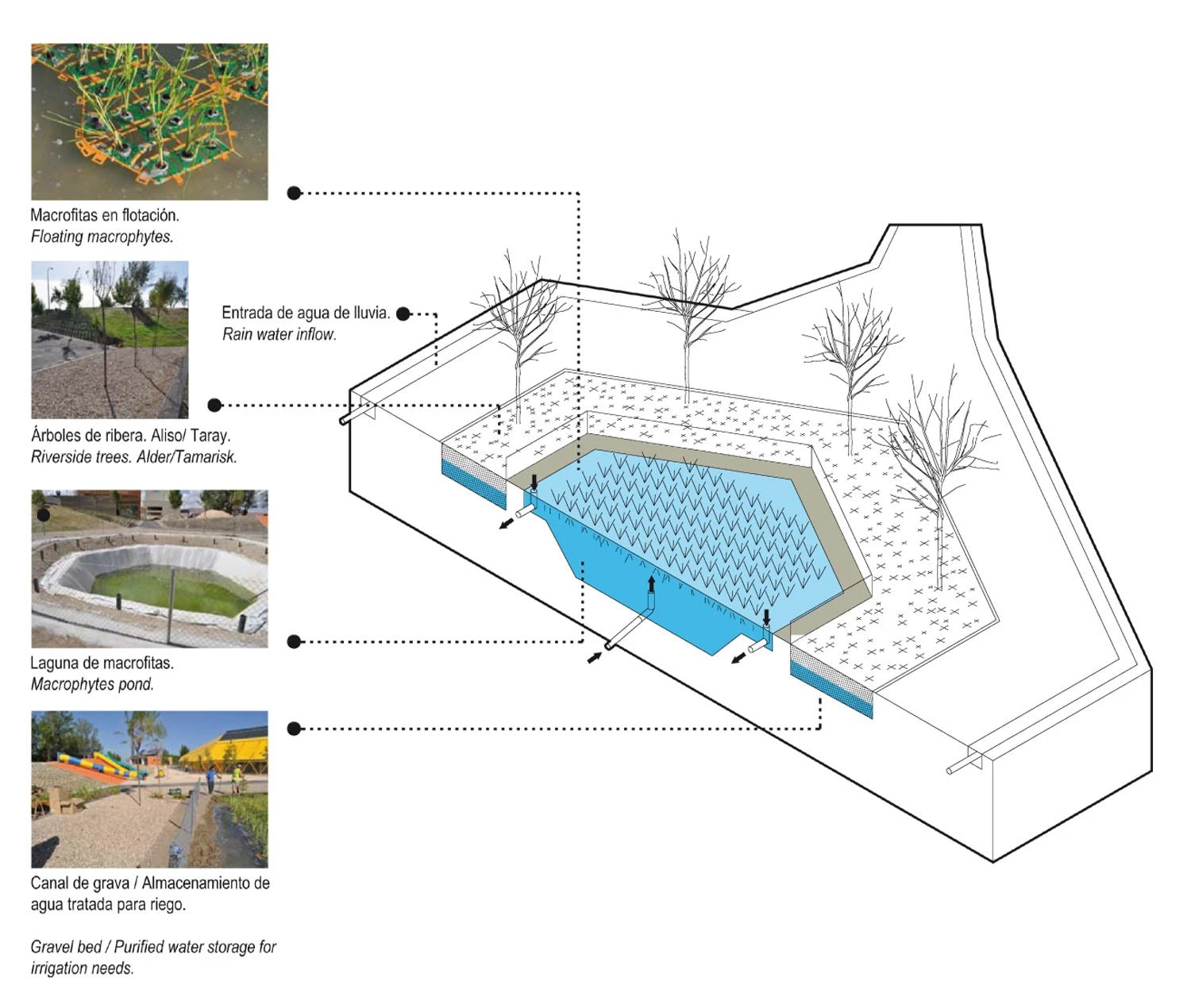

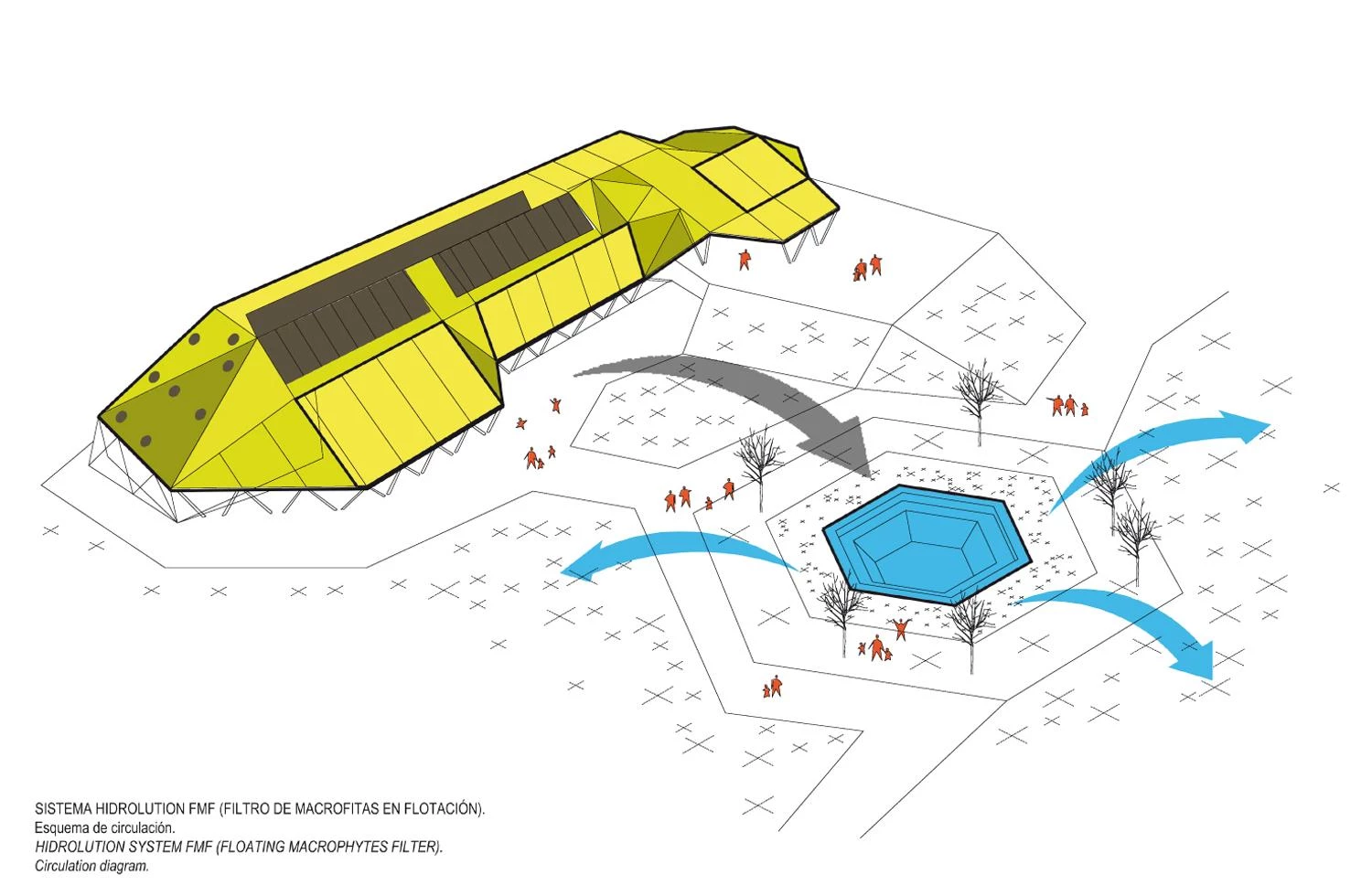

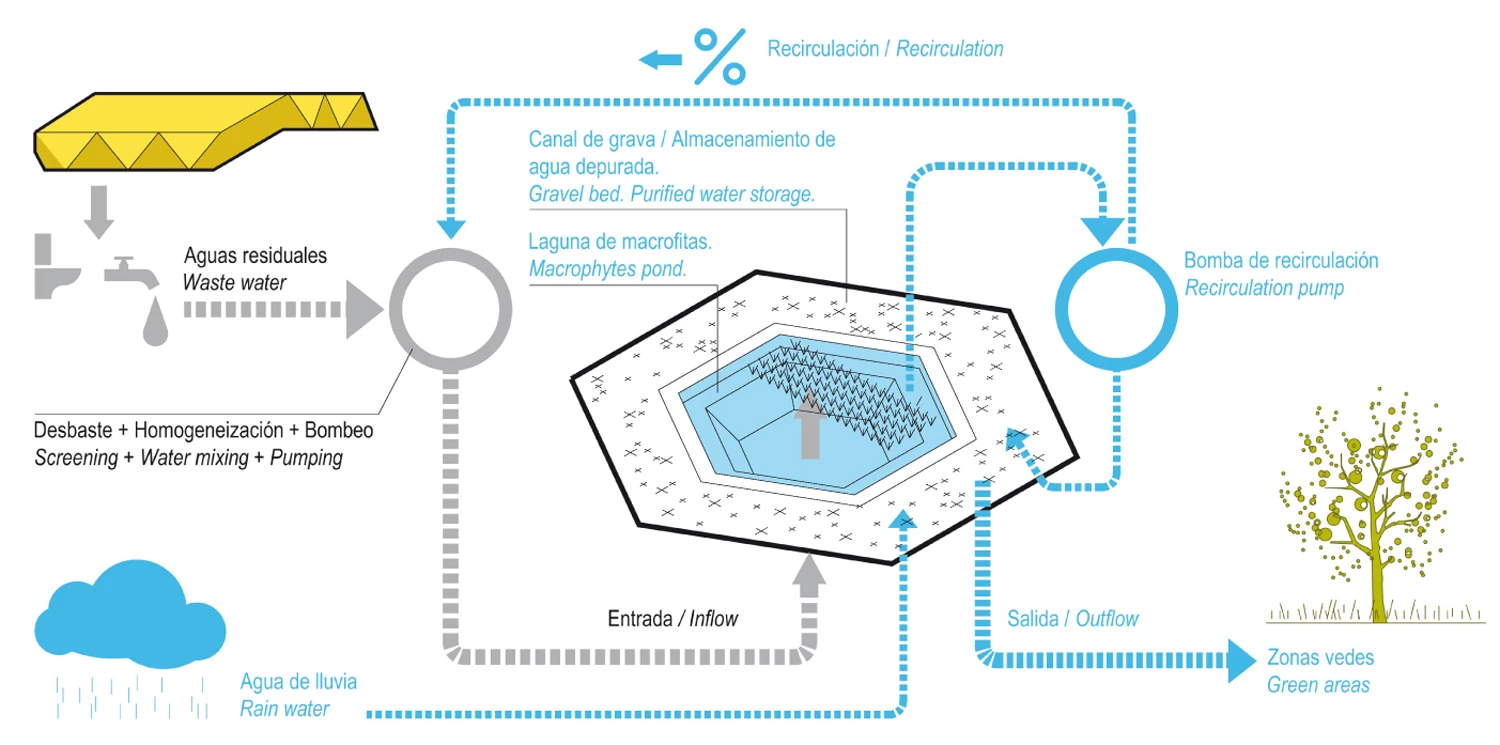

El edificio extiende sus límites hacia el espacio público haciendo visibles algunos de los procesos que habitualmente discurren ocultos en las redes urbanas de evacuación, para crear una mayor conciencia ciudadana sobre el consumo responsable de recursos naturales. El sistema de depuración de agua por plantas macrofitas en flotación recicla el 100% del agua consumida por el edificio cubriendo las necesidades de riego, y almacenándose el agua depurada en una balsa de gravas que forma parte parte del pavimento de la plaza. Este paisaje artificial surgido de la combinación residuo-recurso remite a las condiciones naturales de las riberas fluviales. Una topografía artificial en el perímetro del solar confina el espacio de la plaza y sirve de filtro frente al tráfico pesado de camiones y a un entorno industrial agresivo. Desde el interior de la Plaza Ecópolis es fácil olvidar el contexto urbano e imaginar otro entorno más próximo a la naturaleza.
El proyecto busca educar al ciudadano en el ahorro energético y la optimización de recursos naturales; el sistema de saneamiento de aguas residuales permite reciclar el 100% del agua que consume el edificio.

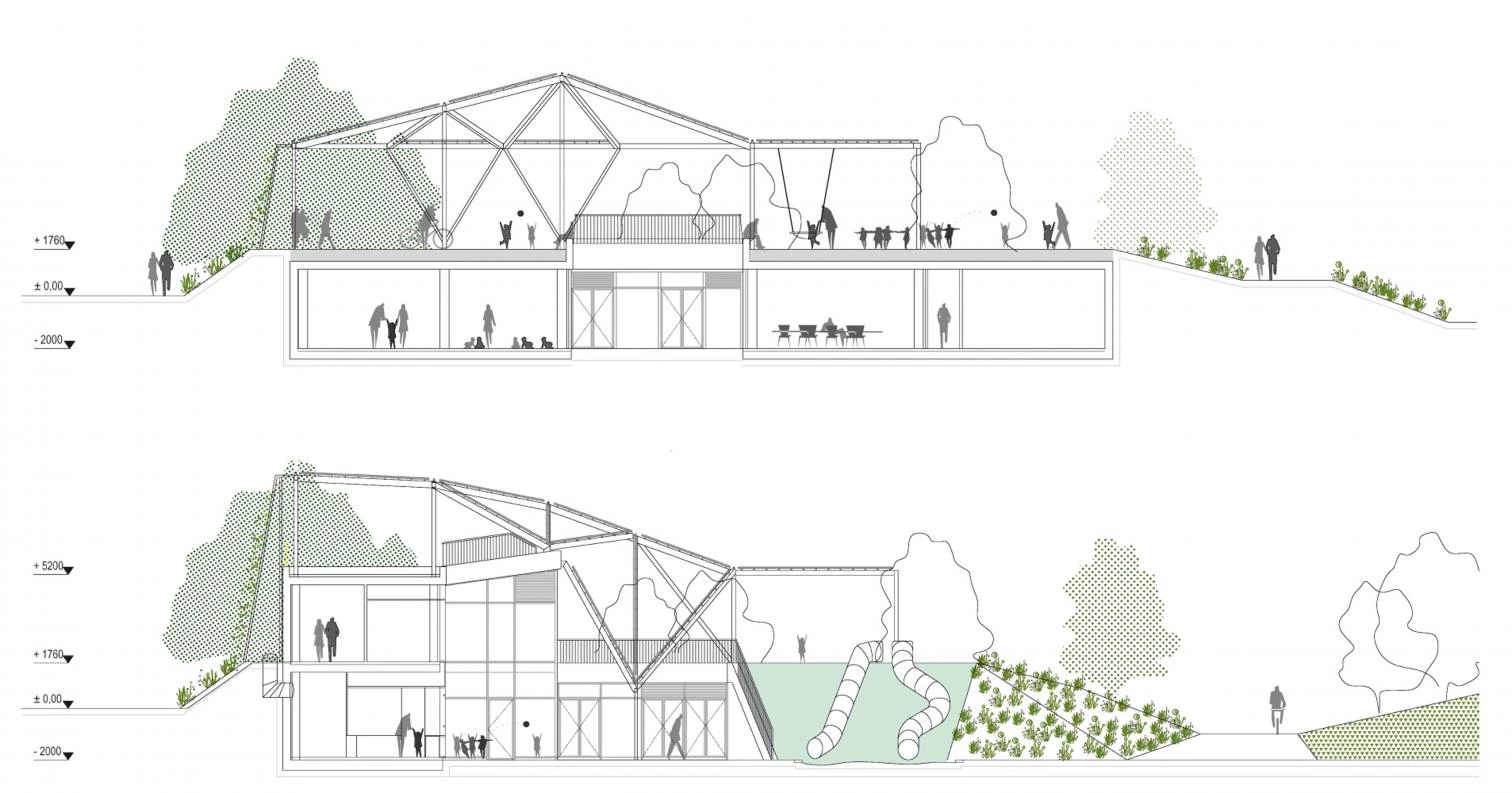

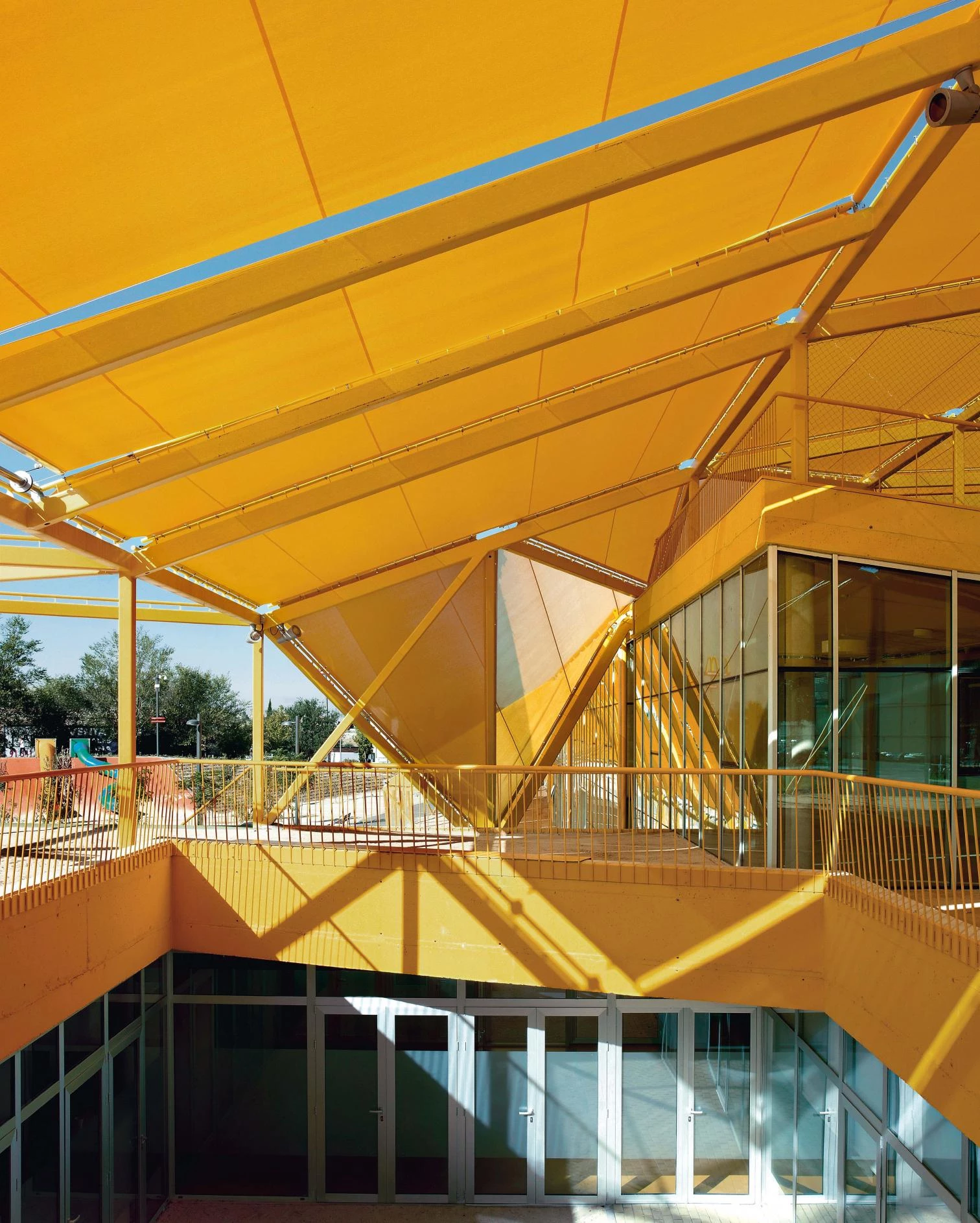

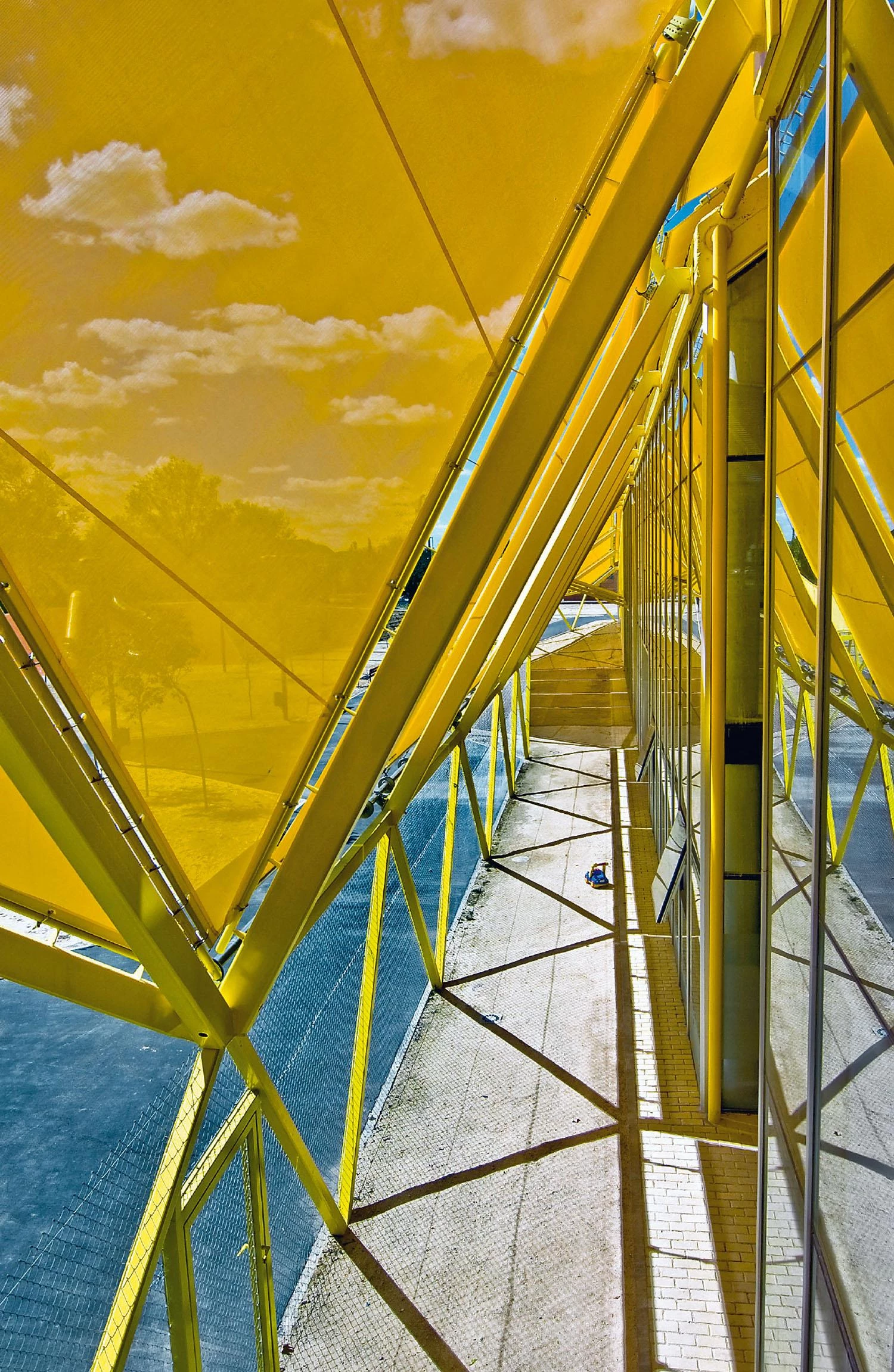

El 50% de la superficie edificada está enterrada para aprovechar la inercia térmica; una capa textil envuelve el volumen interior logrando un límite difuso en la transición exterior-interior, y extendiendo el confort climático hacia el espacio público.
Cliente Client
Ayuntamiento de Rivas-Vaciamadrid, Agencia Local de la Energía
Arquitectos Architects
Ecosistema Urbano
Colaboradores Collaborators
Belinda Tato, Jose Luis Vallejo, Michael Moradiellos, Domenico di Siena, Jaime Eizaguirre, Ion Cuervas-Mons, Luisa Zancada, Benjamín Castro, Masatoshi Oka, Johannes Kettler, Javier de Paz, Julia Casado, Álvaro Ferrer, Emilio García, Andrea Franceschi, Ioannes Busca, Pau Munar, Ignacio Cabezas (equipo de proyecto project team); Jose Luis Vallejo, Jaime Eizaguirre (dirección de obra on site direction)
Consultores Consultants
Diego Hurtado (purificación de agua water purification system); AICIA Grupo Investigación Termotecnia Escuela de Ingeniería Industrial de Sevilla / Servando Álvarez / Rafael Salmerón (simulación y concepto energético simulation and energy concept); Julio Bernal (instalaciones mechanical engineering); Mecanismo / Juan Rey / Rinske Daniels (estructura structural engineering); Targetti Poulsen / Juan José García (iluminación lighting); BAT Spain / Javier Tejera / Marian Marco (ingeniería textil textile engineering)
Contratista Contractor
HM, S.A / David Moreno, Javier Alonso; Emetal / Fermín Barea (estructura metálica steel structure); Hidrolution / Vicente Torres /Alfredo Rodriguez (depuración de agua water purification system); Hemera / Juan Francisco Navarro (ingeniería de clima heating and cooling engineering)
Fotos Photos
Javier de Paz; Emilio P. Doiztua
